高精度涂层测厚仪该如何进行温度补偿测量?
时间:2022-05-25 点击次数:19

  现代工程材料开发与应用实践表明,铝、铜、锌等各种有色金属材料及其合金材料在航空、建材、冶金、轻工、机械、仪表、化工等行业的广泛应用,往往都需借助氧化膜、油漆、喷塑、橡胶等表面覆盖层的防腐保护,延长其使用寿命。应用涂层测厚仪,则是无损测量上列非磁性金属基体上非导电覆盖层厚度的有效手段。

  高精度涂层测厚仪工作原理:当测头与被测试样接触时,测头装置所产生的高频电磁场,使置于测头下面的金属导体产生涡流,其振幅和相位是导体与测头之间非导电覆盖层厚度的函数,即该涡流产生的交变电磁场会改变测头参数,而测头参数变量的大小则取决于涂镀层的厚度。利用测头经过非铁磁覆层而流入铁基材的磁通大小来测定覆层厚度的,覆层愈厚,磁通愈小。当软铁芯上绕着线圈的测头被放在被测物上后,仪器自动输出测试电流,磁通的大小影响到感应电动势的大小,仪器将该信号放大后来指示覆层厚度。

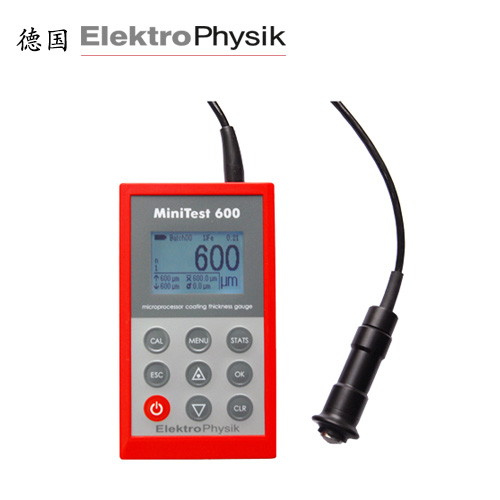

高精度涂层测厚仪



  测头用在非铁磁金属基体上测量覆层厚度,所以通常我们称该测头为非磁性测头。与磁性测量原理比较,它们的电原理基本一样,主要区别是测头不同,测试电流的频率大小不同,信号大小、标度关系不同。通过不断改进测头结构,再配合微电脑技术,由自动识别不同测头来调用不同的控制程序,分别输出不同的测试电流和改变标度变换软件,终于使两种不同类型的测头接在同一台测厚仪上,基于同一思想,可配接达10种测头的测厚仪也应运而生。

  高精度涂层测厚仪进行温度补偿的测量方法:
  温度补偿测量方法,包括温度系数标定步骤、开机校零步骤和测厚工作步骤,终计算出实际涂层厚度dx的值;利用电感线圈电磁场变化与温度的相关性,即在测量过程中测一次无穷远端的值,无穷远端处的温度变化系数与测量探头靠近被测物体基体进行测量时的温度变化系数是具有比例相关性的。利用这一特性实现温度补偿,可以大可能的减小温度测量误差,该方法的测量误差基本可以控制在1%以内,而目前我们国家标准是要求3%内即可。
